Circuit IRNECDEC
IRNECDEC : Infra-Rouge NEC Decoder
Il a été développé pour recevoir la trame infra-rouge (protocole NEC) de cette telécommande low-cost (et uniquement celle-ci) :
Prix : moins de 2€ (hors pile)
Portée utile : 5 à 6 m

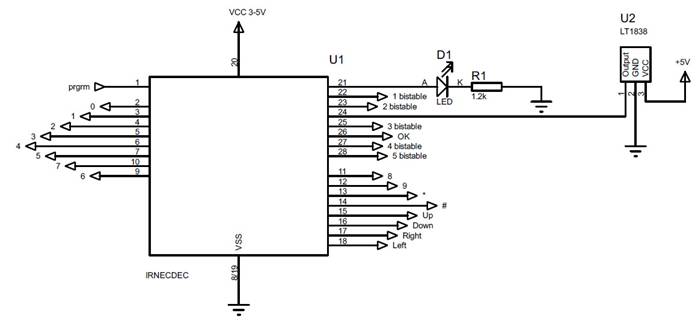

Il est programmé sur un microcontrôleur de 28 pattes de la série 16F Microchip
Chaque touche de la télécommande permet d’activer une patte du circuit IRNECDEC en mode standard.
Mode standard : la patte concernée du circuit passe à l’état actif lors de l’appui sur la touche de la télécommande, et reste dans cet état tant que l’appui sur la touche demeure.
Au relâchement de la touche, la sortie concernée repasse au repos (0V).
Etat actif 1 : tension d’alimentation.
Les touches 1 à 5 pilotent en parallèle une seconde sortie en mode bistable (pattes 22,23,25,27,28).
Mode bistable : la sortie change d’état à chaque appui sur la touche (touches 1 à 5 seulement).
Une led visualise la réception de la trame infra-rouge.
Alimentation : de 3 à 5V
Consommation : le circuit étant commuté en mode sleep hors réception de trame, la consommation est quasi nulle au repos, 2 à 3 mA pendant la réception (technologie Nanowatt).
Chaque sortie, à l’état actif, peut débiter 10 mA, valeur suffisante pour la plupart des solutions d’interfaçage.
Les solutions d’interfaçage permettent d’activer tous types de charges (tension continue, alternative, charges inductives dans toutes les gammes de puissances nécessaires : mosfet,commutation statique,contacteurs,télérupteur…).
La réception des trames infra-rouge passe par un classique récepteur 38khz de type LT1838 qui doit être associé au circuit.
Cette solution permet d’intégrer facilement et sans développement particulier une télécommande infra-rouge dans un projet.
Exemple d’interfaçage
Nota :Les circuits MOC ou PVT412 peuvent supporter 100mA maximum en alternatif
Les circuits sont disponibles en 2 formats :
-DIP28
-SOP28
Ils sont fournis de façon pérenne par la société AIXIST .
https://aixist.fr/index.php?page=contact
Prise de contact par le formulaire
Renseignements techniques :
electro8051@yahoo.fr
