Le RAA216 est un circuit I2C permettant l'écriture sur un afficheur LCD 1 ligne ou 2 lignes 16 ,20 ou 40 caractères.
Cet afficheur sera un model standard interfacé en parallèle 8 bits par un circuit HD44780 ou équivalent.

L'utilisation du RAA216 permet l'écriture d'octets de data ou des instructions sur l'afficheur avec 2 fils actifs+masse en partageant éventuellement ces ressources avec d'autres circuits I2C.


Datasheet RAA216

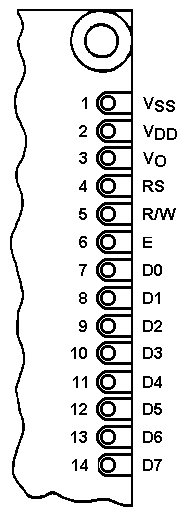

Brochage afficheur

Routines I2C pour utilisation du RAA216 avec le 8051
