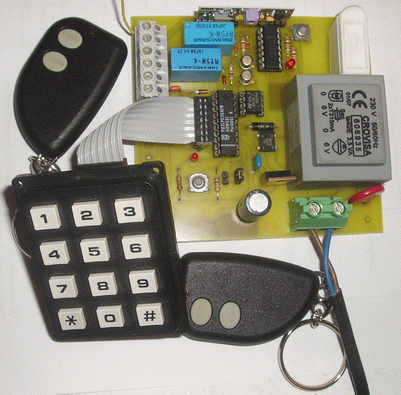

Carte reception telecommande 2 voies codes tournants et gestion clavier (T2CR1)

Schéma de la carte Nomenclature version 220V Implantation version DC Notice d'utilisation

Cette carte est utilisée pour commander les automatismes d'ouverture de porte dans un pavillon avec une grande sécurité.
L'utilisation la plus commune utilise la voie 1 (couplée au clavier) pour ouvrir la porte de garage d'un pavillon et la voie 2 pour commander l'ouverture de la grille de la propriété.
Toutefois,de nombreuses autres configurations sont possibles.
Il est très intéressant d'utiliser cette carte quand l'utilisateur ne souhaite plus utiliser deux télécommandes différentes pour chacun des automatismes suite à des installations échelonnées dans le temps avec du matériel d'origine différente.
La télécommande utilisée avec cette carte est un modèle à faible coût équipée de deux touches (voie 1 et 2).
Il est possible également d'utiliser cette carte si vous souhaitez sécuriser vos accès lorsque votre système de télécommande n'utilise pas de code sécurisé (le cas de la plupart des models antérieurs à 2004).
Ces télécommandes générant un code fixe à chaque utilisation, il est très facile pour une personne mal intentionnée de capturer la séquence de commande et de la générer à votre insu.
De même, on trouve certains logiciels permettant de générer la totalité des codes de télécommandes en quelques minutes.
Si votre porte de garage est équipée d'une télécommande à code fixe (fixé par des straps dans la télécommande et le récepteur, une intrusion dans votre domicile est parfaitement envisageable.

Cette carte est équipée d'un décodeur de type 'codes tournants' recevant un code à 64 bits différent à chaque appui sur une touche.
De plus, chaque télécommande doit être 'apprise' par le décodeur garantissant ainsi que seule, votre télécommande pourra générer la séquence d'ouverture.
En cas de perte d'une télécommande, il suffira de lancer un nouvel apprentissage des télécommandes restantes afin d'éliminer celle qui a été perdue.
Un décodeur peut apprendre 7 télécommandes différentes.Les télécommandes utilisées sont les modèles TX3 fabriqués par la société Aurel.
Chaque télécommande doit être programmée avec un code 'fabriquant' secret qui doit être identique à celui programmé dans le décodeur.
En plus de la télécommande, un clavier placé à l'extérieur commande en parallèle la voie 1 permettant l'ouverture de la porte de garage depuis l'extérieur de l'habitation par composition du code.
Il est alors possible de rentrer chez soi sans clé et sans télécommande.
La carte permet l'enregistrement d'une code de 1 à 10 caractères parmi 0,1...9,*,#.
Ce code est enregistré dans une mémoire flash permettant de le sauvegarder indéfiniment , même en cas de coupure de l'alimentation.
Afin d'accéder à un bon niveau de sécurité,un réglage accessible sur la carte permet de dévalider la composition d'un code après trois codes entrés 'faux' pendant 0,1,2 ou 3 minutes selon sélection.
Une indication lumineuse permet de visualiser le verrouillage du clavier (Led VER).Son câblage est facultatif et subordonné à l'existence d'une led sur le clavier.
Son implantation est toutefois prévue sur la carte.

Contraintes techniques:

Bien que ce soit en général le cas, pour installer cet équipement, il est nécessaire de vérifier au préalable que chacun de vos automatismes d'ouverture soit commandable par un bouton poussoir normalement situé à l'intérieur de l'habitation.
L'implantation de cette carte s'effectue simplement en raccordant le contact 'travail' du relais de chaque voie aux bornes du bouton poussoir correspondant à cette voie.
Ces contacts sont libres de potentiel et l'appui sur la touche de la télécommande de la voie 1 provoquera la fermeture du contact associé, provoquant l'effet similaire à l'appui sur le bouton poussoir de commande.

La télécommande peut délivrer un signal provoquant la fermeture du contact pendant 0,5 seconde ou pendant la durée d'appui sur le touche de cette dernière.
Ce choix doit être précisé lors de la programmation de la télécommande.

La fréquence de transmission de la télécommande est 433,92 Mhz.
Cette carte possède une entrée antenne qui sera raccordée à un élément monobrin de 17 cm avantageusement placé à l'extérieur afin de rechercher la portée maximale.
Le clavier matriciel peut être installé à une dizaine de mètres de la carte sans problème.

Deux cartes différentes ont été développées, l'une comporte sa propre alimentation 220 V sécurisée (protégée contre les surtensions),l'autre doit être alimentée par une tension continue
de 9 à 24 V issue de l'un des équipement déjà en place.
