Suite à un besoin,j'ai réalisé un système de télécommande radio multivoies avec la particularité de permettre deux actions par voie.
Ce système permet de sélectionner une voie parmi 6 et de choisir 2 actions différentes par voie (monter/descendre ou droite/gauche).
L'action est maintenue tant que l'appui sur la touche perdure .

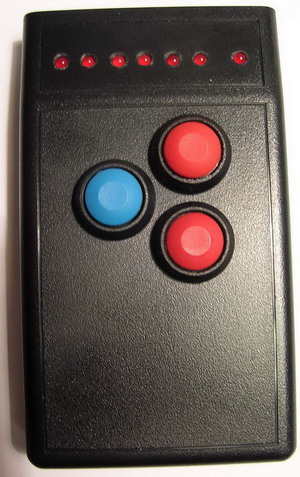

La télécommande 433Mhz possède une taille de 61mm*105,4mmm*21,6.

Elle s'alimente avec 2 piles de 1,5V LR6 et comporte 7 leds basse consommation et 3 boutons poussoir étanches (IP67).
Les 6 leds de gauche indiquent la voie choisie (voie1,voie2,...,voie6).
La led de droite visualise l'émission des trames .
Le bouton poussoir de gauche (bleu) permet la sélection de la voie (2 appuis successif allument la led 2 ou l'appui maintenu provoque le défilement permettant de sélectionner la voie en mode chenillard).
Les deux boutons poussoir de droite (rouge) permettent l'envoi de la commande , cette dernière restant active sur le récepteur tant que le bouton poussoir est activé.
Le bouton du haut est associé à la fonction Monter/Droite et le bouton du bas à la fonction Descendre/gauche.

La carte réception s'alimente en 12 ou 24 volts.
Elle comporte un récepteur 433,92Mhz et 12 relais.
Chaque voie est associée à 2 relais,l'un correspond à la fonction Monter/Droite et l'autre à la fonction Descendre/Gauche.
Une led indique la réception d'une porteuse 433,92Mhz et les raccordements s'effectuent sur un bornier à vis.
Chaque relais est activé tant que l'appui sur la télécommande perdure.

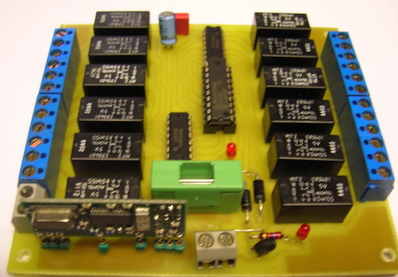

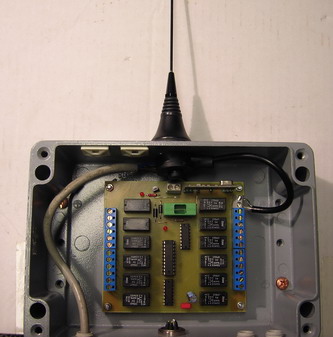

Boitier récepteur Carte récepteur

Plusieurs systèmes peuvent cohabiter car télécommande et récepteur possèdent une adresse identique dans le protocole de transmission.
La sécurité de la transmission est garantie par l'emploi d'un octet de CRC pour valider la transmission (PWM) .
La portée constatée est d'environ 120m en champ libre et 30 m en intérieur.
